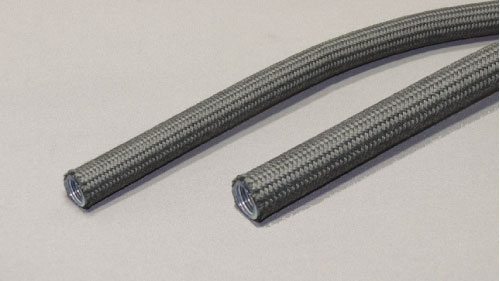

ケブラーテフロンホース
| 【ケブラー・テフロンホース&フィッティングのシール構造について】 | ||
![]() |

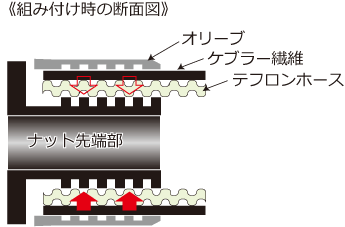

※テフロンホース、フィッティング、オリーブ( 内側)には、小さい凹凸があります。ソケットを締め付けていくと、赤矢印のようにオリーブが内側へカシメられ各凹凸部でシールする構造となっています。 構造上、オリーブの再使用はできません。 ![]() |
|
| 【組み付け手順】※組み付け方法を動画でもご覧いただけます。 |
||
![]() |
![]() |
①ホースを切断する箇所に 繊維バラケ防止用のテープ(ラップテープ)を巻きます。 カッターでカットしてください。 |
![]() |
②切断したホースに、先にソケット、そしてオリーブを入れます。 方向を間違えないようにして下さい。画像を見て正しく入れてください。 ※注意!方向を間違えないでください! |
|
![]() |
③繊維バラケ用のテープ(ラップテープ)を剥がし、ナット先端部へホースを奥まで差し込んでください。 ネジ部には、潤滑剤を塗布してください。 |
|
![]() |
④オリーブとソケットをホース先端まで移動させ、ソケットを手で軽く締め付けてください。 | |
![]() |
![]() |
⑤ナット部をバイス等に固定して、レンチでソケットを締め付けてください。 |
